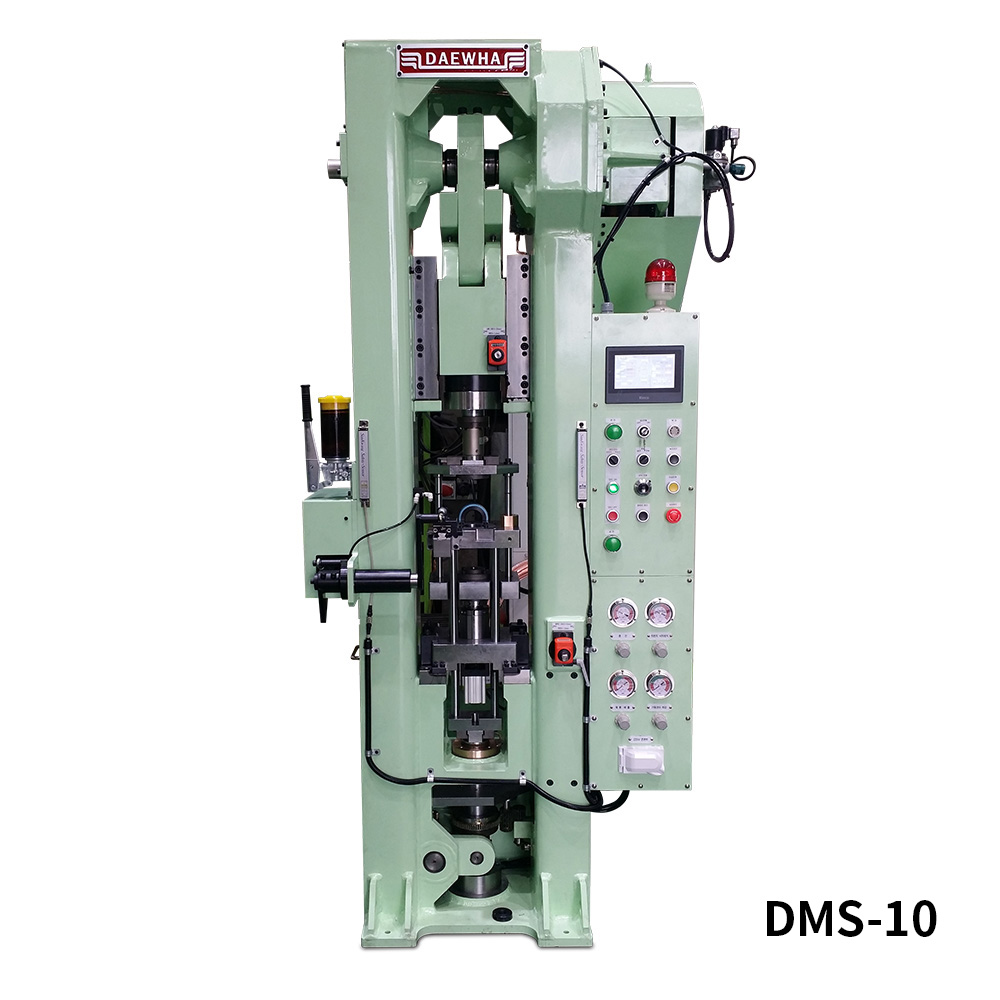

10톤/ 20톤/ 30톤 정형 프레스
DMS-10/ 20/ 30_Crank Type
10톤/ 20톤/ 30톤 정형 프레스
DMS-10/ 20/ 30_Crank Type
- 소결품의 내경, 외경 및 높이를 교정하고 밀도를 높여 강도를 증대시키는 정밀 동작 사이징 프레스입니다.
- DIE SET에 의한 금형세팅 방식이며, DIE SET를 전후방에서 탈착할 수 있어 교환이 편리합니다.
- 전면에 자동화 설비 및 소결품 공급장치 등의 설치가 용이합니다.
- 에젝션캠에 의한 에젝션 레버 동작으로 압출 능력이 우수합니다.
- 다단의 성형품도 교정이 가능한 넓은 공간을 갖추고 있습니다.
- 주요부가 박스형 프레임 내부에 위치하여 윤활 상태가 우수하며 소음이 적습니다.
- 소형 프레스임에도 터치스크린을 적용하여 성형 데이터 관리가 쉽고 편리합니다.
SPECIFICATION
Technical Data
| DESCRIPTION | UNIT | DMS-10 | DMS-20 | DMS-30 |
| 1. Max. Pressing Capacity | ton | 10 | 20 | 30 |
| 2. Max. Ejecting Capacity | ton | 5 | 12 | 20 |
| 3. Max. Diameter of Sizing | mm | 30 | 30 | 40 |
| 4. Max. Height of Sizing | mm | 25 | 40 | 50 |
| 5. Upper Ram Stroke | mm | 80 | 100 | 100 |
| 6. Ejection Stroke | mm | 25 | 40 | 50 |
| 7. Die Resistance Capacity | ton | 5 | 10 | 15 |
| 8. Core Rod Resistance Capacity | ton | 3 | 5 | 10 |
| 9. Sizing Speed | SPM | 27~80 | 16~48 | 16~48 |
| 10. Work Supply | type | Liner | Liner | Liner |
| 11. Lubrication System | type | Grease | Oil | Oil |
| 12. Motor | KW | 2.2 | 3.7 | 5.5 |
| 13. Overall Height (approx.) | mm | 2,380 | 2,600 | 2,750 |
| 14. Overall width (approx.) | mm | 1,145 | 1,150 | 1,150 |
| 15. Overall Depth (approx.) | mm | 780 | 1,300 | 1,350 |
| 16. Press Weight (approx.) | ton | 1.8 | 3.2 | 3.5 |
Figure : Front and Side Views
DMS-10
Cycle Diagram
