150톤 성형 프레스

DMC-150_Crank 2P Type

150톤 성형 프레스

타이로드 방식이며, Die control (floating) 조정과 스토퍼 조정이 각각 별도로 이루어지는 구조입니다.
다이콘트롤 장치가 외부에 설치되어 다이콘트롤 동작을 육안으로 확인하며 성형할수 있어 성형 원리를 초보자도 쉽게 이해할수 있습니다.
에젝션캠과 스토퍼가 프레스 좌우에 있어 강력한 에젝션력과 스토퍼 동작이 균형있게 동작할수 있습니다.
작업 공간이 넓고 Die Set를 전후방에서 탈착할 수 있어 교환이 편리하며, 전면에 자동화 설비 및 성형품 이송장치 등의 설치가 용이 합니다.
Inverter를 사용하여 S. P. M 조작을 간단하게 할 수 있고 V-Belt식 변속기에 문제가 되는 Belt의 마모 등 Trouble을 줄일 수 있습니다.
상부 밀폐형 구조를 채택하여 이물질 유입을 차단 하였습니다.

SPECIFICATION

DESCRIPTION	UNIT	DMC-150
1. Max. Pressing Capacity	ton	150
2. Max. Ejecting Capacity	ton	80
3. Max. Filling Depth	mm	150
4. Max. Ejecting Stroke	mm	150
5. Upper Ram Stroke	mm	200
6. Die Control Stroke	mm	50
7. Upper Punch Adjustment	mm	120
8. Die Face Adjustment Stroke	mm	±10
9. Max. Diameter of Compact	mm	100
10. Die Stopper Capacity	ton	75
11. Compacting Speed (60Hz)	SPM	8 – 24
12. Compression indicator		Digital Pressure Gauge
13. Motor	KW	22
14. Speed Changer		Inverter
15. Clutch & Brake		Spring Return Type / Air Clutch
16. Lubrication		Centralized Oil Lubrication
17. Working Air Pressure	kg/cm2	5-7
18. Hopper Capacity (approx.)	liter	60
19. Reducer Type		Helical Gear
20. Net Weight (approx.)	kg	20,000

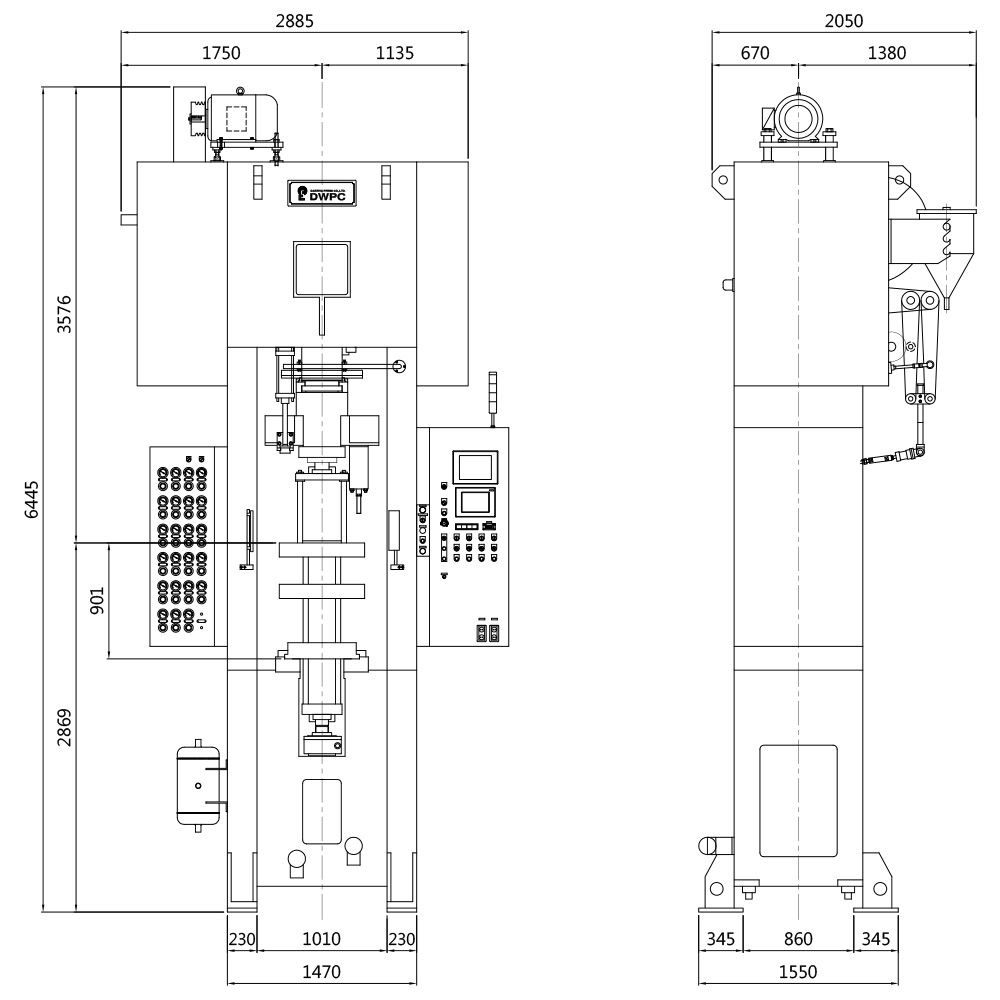

21. Dimension (approx.)	mm	H6,445 × W2,885 × D2,050
