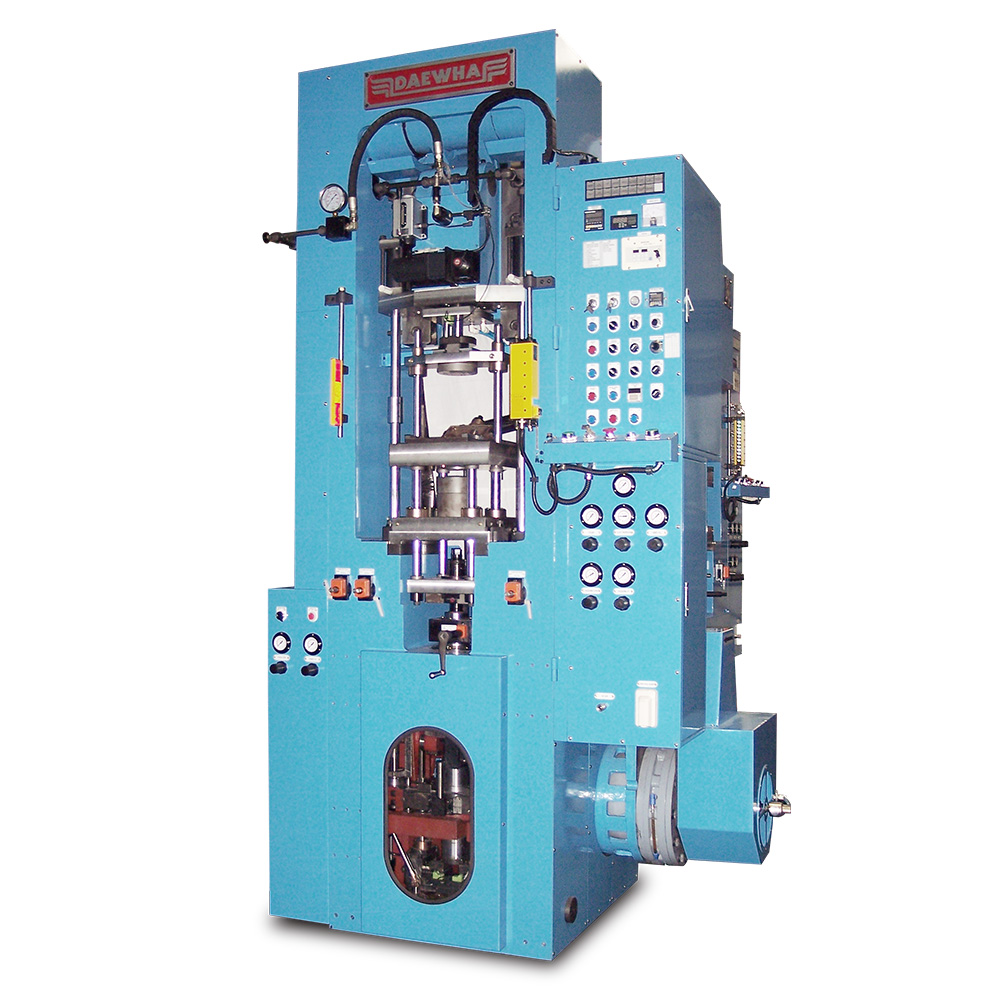

60톤 성형 프레스
DMC-60_Knuckle Type
60톤 성형 프레스
DMC-60_Knuckle Type
- KNUCKLE방식으로 이루어진 상 RAM의 구동은 가압시 결합을 용이하게 하므로 성형성이 우수합니다.
- AIR CYLINDER로 작동되는 하RAM의 충진력에 의해 항상 일정한 충진량 및 적절한 충친력 조정이 가능합니다.
- 유압 및 공압에 의한 밀도 BALANCE 조정이 이루어지므로 성형성이 우수합니다.
- STOPPER의 위치 조정이 가능하며 동시, 비동시 가압설정이 용이합니다.
- 방출위치가 항상 일정하여 별도의 방출조정이 필요없고 금형설계시에도 편리하도록 되어 있습니다.
- 각부의 조정은 HANDLE SHAFT에 직결된 INDICATOR에 의하여 조정구간을 볼 수 있어 설정이 쉽고 정확합니다.
SPECIFICATION
Technical Data
| DESCRIPTION | UNIT | DMC-60 |
| 1. Max. Pressing Capacity | ton | 60 |
| 2. Max. Ejecting Capacity | ton | 40 |
| 3. Max. Filling Depth | mm | 120 |
| 4. Max. Ejecting Stroke | mm | 120 |
| 5. Upper Ram Stroke | mm | 175 |
| 6. Die Control Stroke | mm | 120 |
| 7. Upper Punch Adjustment | mm | 70 |
| 8. Die Face Adjustment Stroke | mm | ±10 |
| 9. Max. Diameter of Compact | mm | 100 |
| 10. Die Stopper Capacity | ton | 30 |
| 11. Compacting Speed (60Hz) | SPM | 8 – 24 |
| 12. Compression indicator | Oil Pressure Gauge | |
| 13. Motor | KW | 11 |
| 14. Speed Changer | Inverter | |
| 15. Clutch & Brake | Spring Return Type / Air Clutch | |
| 16. Lubrication | Centralized Oil Lubrication | |
| 17. Working Air Pressure | kg/cm2 | 5-7 |
| 18. Hopper Capacity (approx.) | liter | 60 |
| 19. Reducer Type | Cyclo Reducer | |
| 20. Net Weight (approx.) | kg | 7,000 |
| 21. Dimension (approx.) | mm | H3,490 × W1,970 × D1,420 |
Figure : Front and Side Views
Cycle Diagram
